PCB打样需注重线路板的哪些性能

在电子产品研发落地的关键环节，PCB打样是验证设计可行性、提前规避量产风险的核心步骤。很多研发团队往往只关注线路连通性，却忽略了打样阶段对线路板核心性能的严格校验，最终导致产品在后续测试甚至批量应用中出现失效问题。结合当前高端电子制造的行业标准，PCB打样阶段必须重点把控以下几类核心性能，才能为后续产品的稳定运行筑牢基础。

极端环境下的高可靠性性能

高可靠性是PCB打样最核心的基础性能要求，直接决定了线路板能否在复杂工况下长期稳定运行。打样产出的样板必须能够在高温、低温、高湿度、持续震动等极端环境中保持性能稳定，这就要求从打样初期就对基板材料、制造工艺进行严格把关。不同应用场景对可靠性的阈值要求差异显著：军工航天领域的打样样板需具备抗辐射、长周期无故障运行能力；汽车电子类打样产品要能在-40℃至125℃的宽温域环境下持续工作；即便是消费级产品，打样阶段也需通过常规的高低温循环测试，避免在日常使用中出现线路失效。打样时如果跳过可靠性验证，很容易在后续整机测试中暴露隐蔽的分层、虚焊隐患，大幅拖慢研发进度。

高负荷工况下的散热性能

随着电子产品集成度不断提升，单位面积的功耗密度持续攀升，散热性能已经成为PCB打样中不可忽视的关键指标。高负荷运行状态下，线路板上的功率元件会持续产生大量热量，如果不能及时将热量传导扩散，就会导致局部温度过高，加速元件老化甚至引发烧毁。在打样阶段就要结合产品的功率设计，提前验证基板的导热能力：针对高功率场景，可在打样方案中选用厚铜基板、添加金属基散热层，或在关键发热区域设计导热过孔阵列，通过打样后的热成像测试确认热量分布均匀，避免出现局部热点，从源头规避过热风险。

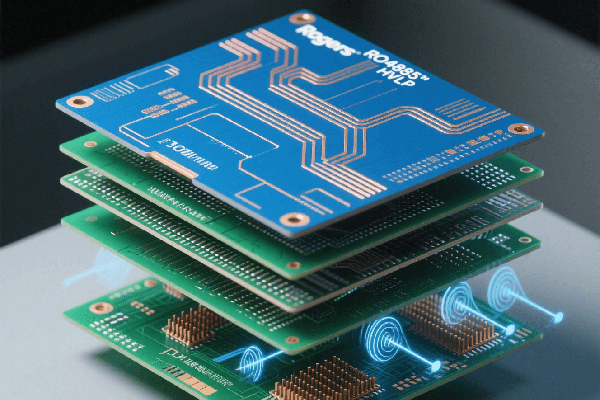

信号安全层面的电磁屏蔽性能

在5G通信、高速数据中心、工业控制等高频场景中，电磁屏蔽性能直接关系到信号传输的完整性和信息安全性。PCB打样时如果没有做好屏蔽设计，一方面线路板自身产生的电磁辐射会干扰周边设备的正常运行，另一方面外部的电磁干扰也会侵入内部电路，导致信号失真、数据传输错误，严重时还可能造成内部涉密信息泄露。

打样阶段就要严格遵循3W布线原则，保证线间距不小于3倍线宽，合理规划完整的地线回路，必要时可在内层设计屏蔽铜箔层，通过打样后的电磁兼容测试验证屏蔽效果，确保样板的抗干扰能力符合设计预期。

抵御物理应力的机械强度性能

线路板在生产装配、运输和实际使用过程中，不可避免会受到震动、冲击、局部挤压等物理应力，如果机械强度不达标，很容易出现板体变形、铜箔起翘、过孔断裂等问题。PCB打样时就要对样板的机械性能进行校验：选用FR-4这类高机械强度的玻璃纤维基板，严格管控板体的弯曲度，保证板边宽度≥50mm、长度≥50mm时，向上弯曲度不超过1.2mm、向下弯曲度不超过0.5mm，同时通过振动、跌落模拟测试，确认样板在承受标准工况的物理应力后，依然能保持结构完整、电气连接正常，避免后续SMT贴片时出现元件偏移、虚焊等装配问题。

全生命周期的耐久性能

耐久性决定了线路板的实际使用寿命，也是打样阶段需要提前验证的长期性能。一款合格的PCB样板，需要能够长期适应复杂的温湿度变化、轻微腐蚀环境，不会在短时间内出现阻焊层脱落、铜箔氧化、绝缘性能下降等老化问题。打样过程中要同步把控材料和工艺细节：选用热膨胀系数极低的PTFE、LCP等特种材料应对高频高速场景，严格管控阻焊层的附着力和表面粗糙度，通过盐雾试验、湿热老化测试模拟长期使用后的状态，确保样板的耐久性能能够匹配产品的设计使用寿命。

在PCB打样阶段，除了上述五大核心性能的把控，还需要配套完善的技术验证流程：从材料选型开始，就根据应用场景匹配对应的基板材质；加工环节采用激光钻孔技术保障高密度互连精度，严格管控尺寸公差和表面处理质量；最终通过冷热循环、振动跌落、高频信号测试、静电放电等全维度的验证项目，确保每一块打样样板的性能都完全符合设计要求。只有在打样阶段把性能校验做足做细，才能从源头减少后续研发迭代的次数，降低量产阶段的质量风险，让最终的电子产品在各类场景下都能稳定可靠运行。
